[ASC 스터디] 4주차 - 레지스터, 어셈블리, 연습문제, GDB 사용법



👉 지난 차시

2022.06.19 - [System-hacking/📖] - [ASC 스터디] 3주차 - 기초이론, 환경세팅, 메모리구조





( x86-64 아키텍처 기반 )

1. 레지스터(Register)

CPU가 데이터를 빠르게 저장하고 사용할 때 이용하는 보관소이다.

메모리나 보조 기억 장치보다 빠르다.



1.1.  32비트 레지스터 ✨

• E로 시작한다.

https://www.tutorialspoint.com/assembly_programming/assembly_registers.htm

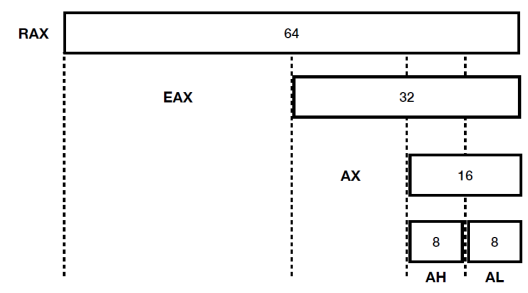

ex)  32bit EAX  >  16bit AX  >  8bit AH + 8bit AL



- 데이터 레지스터

(1) EAX(Accumulator)

연산 결과를 저장하고 함수 반환 값을 담는다.

(2) ECX(Counter)

주로 카운팅할 때 사용한다. ( for문의 i 같이 )

(3) EBX(Base)

주로 주소의 기본 값을 저장한다.

(4) EDX(Data)

주로 연산할 때 사용한다.



- 인덱스 레지스터

(5) ESI(Source), EDI(Destination)

각각 출발지와 목적지 주소를 저장한다. ( strcpy($ESI, $EDI); )



- 포인터 레지스터

(6) EBP(Base Pointer)

현재 함수 스택 프레임의 베이스 주소를 저장한다.

(7) ESP(Stack Pointer)

현재 함수 스택 프레임의 최상단 주소를 저장한다.

(8) EIP(Instruction Pointer)

다음에 실행할 어셈블리 명령의 주소를 저장한다.



- 상태 레지스터

OF : 오버플로우 발생시 1로 설정, 계산 결과가 피연산자의 데이터 타입을 벗어나면 1, 계산결과가 부호비트를 침범할 때

SF : 연산 결과가 음수[부호(최상위) bit가 1]면 1이면 1로 아니면 0으로 설정

ZF : 연산 결과가 0이면 1로 아니면 0으로 설정 ( if문 비교 )

CF : 2진수 덧셈에서 자리 올림이 발생하면 1로 설정, 연산 명령으로 Carry(자리 올림)이나 Borrow(부호 비트 앞 비트에 변경이 생김)가 발생할 때 1로 설정

PF : 하위 8비트에서 1의 개수가 짝수면 1

AF : 하위 4비트에서 올림 빌림 발생시 1





( 본래 용도와 다르게 사용해도 문제가 되지 않는다. )



1.2.  64비트 레지스터

• R로 시작한다.
• 32비트와 레지스터 역할은 비슷하지만 함수의 인자를 다루는 방법이 다르다.
• 32비트는 메모리에 인자를 스택에 push해서 함수를 호출한다.    func(1,2,3);  => push 1 push 2 push 3 call
• 64비트는 레지스터에 인자의 값을 담아 함수를 호출한다.   RDI, RSI, RDX, RCX, r8, r9  ... 순서대로 인자를 담는다.



(리틀엔디안 vs 빅엔디안)

int x = 0x12345678

주소작 > 주소큰



Little : 0x78 > 0x56 > 0x34 > 0x12

Big: 0x12 > 0x34 > 0x56 > 0x78



2. 어셈블리 언어(Assembly)

• 어셈블러 : 어셈블리 언어 => 기계어
• 역어셈블러 : 기계어 => 어셈블리 언어
• 정적분석은 바이너리의 프로그램 코드를 읽어서 동작을 분석하는 방법 ( IDA, GDB 이용 )
• x86, x86-64 어셈에는 AT&T, Intel 표기법이 존재함ex)  mov $5, %eax; mov eax, 5; > Intel 표기법이 좀 더 읽기 편함

< x64 어셈블리 언어 구조 >

 mov        eax,  3

 동사   |    피연산자

Opcode  |  Operand1, Operand2



< 명령어 >

명령 코드
데이터 이동(Data Transfer)	mov, lea
산술 연산(Arithmetic)	inc, dec, add, sub
논리 연산(Logical)	and, or, xor, not
비교(Comparison)	cmp, test
분기(Branch)	jmp, jz, jnz, je, jne,  jg, jge, jl, jle
스택(Stack)	push($esp-=4), pop($esp+=4)
프로시져(Procedure)	call, ret, leave
시스템 콜(System call)	syscall

• MOV [Destination] [Source]

Source에 있는 데이터를 Destination으로 옮김

메모리나 레지스터에서 데이터의 이동이나 대입 시

• LEA [Destination] [Source]

Source에 지정된 주소를 Destination으로 로드

지역변수나 매개변수에 & 연산자를 사용했을 때

• ADD OPR1 OPR2

OPR2의 값에 OPR1 값을 더해 OPR1에 저장

ex) add eax, ebx; eax = eax + ebx

• SUB OPR1 OPR2

OPR1의 값에 OPR2 값을 빼고 OPR1에 저장

ex) sub eax, ebx; eax = eax - ebx

• CMP VAL1 VAL2

VAL1과 VAL2의 값을 비교

ex)

VAL1 < VAL2   :  ZF=0, CF=1

VAL1==VAL2   :  ZF=1, CF=0

VAL1 > VAL2   :  ZF=0, CF=0

• JMP ADDR

프로그램의 흐름을 바꿀 때 사용

$RIP 레지스터의 값이 ADDR 주소로 바뀜

• CALL TARGET

함수 호출해 실행 흐름 변경JMP 명령어와 다르게 다시 리턴될 수 있도록 Return address를 스택에 저장다음 실행할 명령어의 주소를 스택에 넣음



• Data Type

BYTE : 1바이트(8bit) 부호 없는 정수

WORD : 2바이트(16bit) 부호 없는 정수

DWORD : 4바이트(32bit) 부호 없는 정수

QWORD : 8바이트(64bit) 부호 없는 정수

부호 있는 정수는 앞에 S를 붙인다.



TYPE PTR[ADDR] : ADDR을 TYPE형 데이터를 가리키는 포인터로 형 변환

메모리 피연산자
QWORD PTR [0x8048000]	0x8048000의 데이터를 8byte만큼 참조
DWORD PTR [esi]	$esi 포인터 주소 값을 4byte만큼 참조
WORD PTR [rax]	$rax가 가르키는 주소에서 데이터를 2바이트만큼 참조
MOV rax, QWORD PTR[rsi]	$rsi 포인터 주소 값을 $rax에 대입
ex) esp=0x12345678, *esp=100
MOV eax, DWORD PTR[esp];	$eax=100
LEA eax, DWORD PTR[esp];	$eax=0x12345678



3. 연습문제



*esi = 0x12345678, eax = 0x87654321일때 mov eax, DWORD PTR[esi]; $eax의 값은?

*esi = 0x12345678, eax = 0x87654321일때 mov ax, WORD PTR[esi]; $eax의 값은?

*esi = 0x12345678, eax = 0x87654321일때 mov ah, BYTE PTR[esi]; $eax의 값은?

MOV AL, 100; ADD AL, 100; CMP AX, 200; 명령을 수행 후  상태 레지스터의 결과는?



( 풀이 )

^.^



4. GDB 사용법

• 디버깅(debugging)이란 컴퓨터 프로그램 개발 중에 발생하는 시스템의 논리적 오류나 비정상적 연산을 찾아내고 그 원인을 밝히고 수정하는 작업 과정이다.
• 디버거란 대상 프로그램을 테스트하고 Debug하는데 쓰이는 도구(프로그램)

파일 실행

: gdb -q "파일명"



함수 디스어셈블

: disassemble main ( main함수의 기계어를 어셈블리어로 바꾼다. )

AT&T

AT&T -> intel

: set disassembly-flavor intel

intel

브레이크 포인트 걸기

: b*main ( 심볼이 있을 때 )

: b*0x04005bd ( 특정 주소 브레이크 포인트 걸기 )

브레이크 포인트 삭제

: delete

: delete "번호"

실행하기

: r

: r arg1 arg2 ... ( 인자가 있는 경우 )

: continue  ( 다음 브레이크 포인트까지 실행 )

: ni                (한 스텝씩 실행 step over)

: si                 ( step into ) 함수를 만나면 함수 내부로 들어감



종료하기

: q or k



정보확인

: info reg  ( 레지스터 정보 확인 )

: info break ( 브레이크 포인트 건 위치 확인 )

실행중인 프로세스 gdb에 붙이는 법

:  at

기타 꿀팁

:  finish  ( 현재 함수 종료 )

: stack [숫자]  ( 스택 메모리 공간 값 확인 가능 )

: libc, pie, ld, heap, code, got

: vmmap  ( 메모리맵 확인 )

: p [name], p [register]  ( print해줌, 레지스터에는 $를 붙여서 쓰기 )

: bt  ( back trace, 이전에 실행된 함수들 추적 )

: set [타입] [주소]  ( 값으로 메모리 특정 주소에 값 저장 가능 )

: magic  ( 함수 오프셋 확인 가능 )



---

연습문제 풀이1 : gdb_test1

http://ctf.sung.pw/challenges

22번째 줄 scanf()에 브레이크 포인트 걸고 실행해본다.

cmp로 0x31337과 같은지 비교하고 있다.

stage1()함수

DWORD PTR [rbp-4] 값 확인

입력값을 0x31337과 비교하여 같으면 return 1; 해주므로 입력값으로 0x31337을 넣는다.

파이썬을 사용해서 16진수에서 10진수로 바꾼다.



연습문제 풀이2 : gdb_test2

http://ctf.sung.pw/challenges

gdb_test2 문제

(풀이과정)

test eax, eax  :  두 eax가 같은지 비교한다.

jne : 직전에 비교한 두 피연산자가 같지 않으면 점프

정답이 아닌 값을 입력했을 때 40으로 점프하는 것으로 봐서 eax,eax가 같지 않나보다.

eax, eax를 같게 만들어주면 된다. ==========> 어떻게????

똑같은 eax인데 왜 다를 수 있는지 모르겠어서 test eax, eax 이전 연산들의 각 레지스터 값들을 확인해보기로 했다.

먼저 eax 출력

rax, eax 는 메모리 접근이 안된다고 한다..!

esi

오 이게 key 값인가보다. 10진수로 바꿔서 텍스트로 변환해봤더니 'T'라고 나온다.. ( 왜 T만 나오지 )

헐 key값이 나왔다.. x/s '메모리주소' 는 문자열을 확인하는 명령어..! 그러고 보니까 메모리주소가 아니라 실수로 레지스터 넣었는데 정답이 나왔네....아직 동작 원리를 잘 모르겠다ㅠ



스터디때 질문하고 이해해서 또 추가하겠다..





⭐공부할 것들

1. 컴퓨터 구조

2. 레지스터

3. 어셈블리

4. 16진법

5. 디버거랑 친해지기



---
